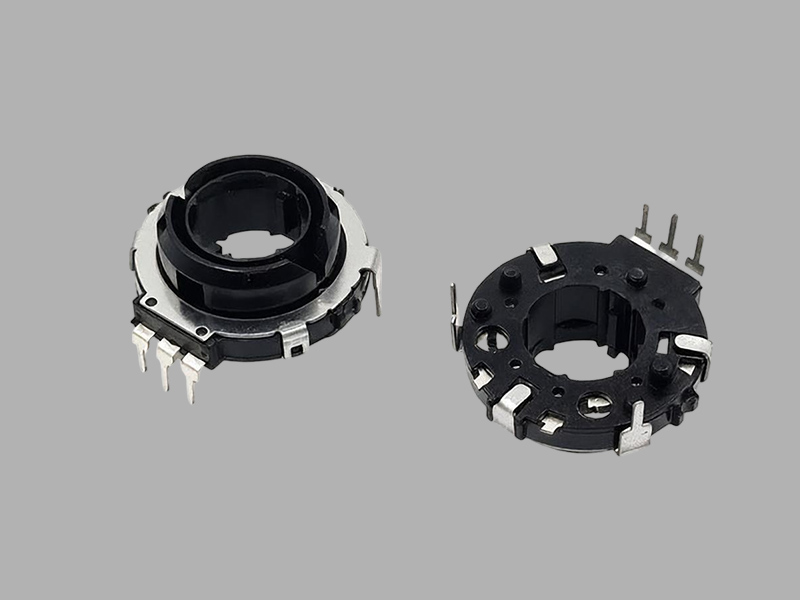

EC25中空编码器汽车电子控制中的应用

C25中空增量式编码器在汽车电子控制中主要充当‌人机交互的旋钮输入元件‌，用来把旋转动作变成电信号，再让车载系统去执行调节功能。简单说，你拧一下它，系统就知道“调音量”“调温度”或“切功能”。


1、C25中空增量式编码器在汽车电子中的应用场景：

1）调节音量‌：常用于汽车音响，旋转时输出脉冲信号，主机据此增减音量。

‌2）调节温度‌：用在汽车空调面板上，旋转控制温度高低。

3）调频/选台‌：用于汽车导航或收音机，旋转切换频率或功能选项。

‌4）功能切换‌：中空轴设计可附加按压开关，实现“旋转调节+按下确认”的组合操作。


2、C25中空增量式编码器的工作方式：

EC25属于‌增量式机械编码器‌，旋转时输出A、B两路相位差90°的脉冲信号，系统通过判断哪一路先跳变来识别旋转方向和步数，从而实现连续调节。

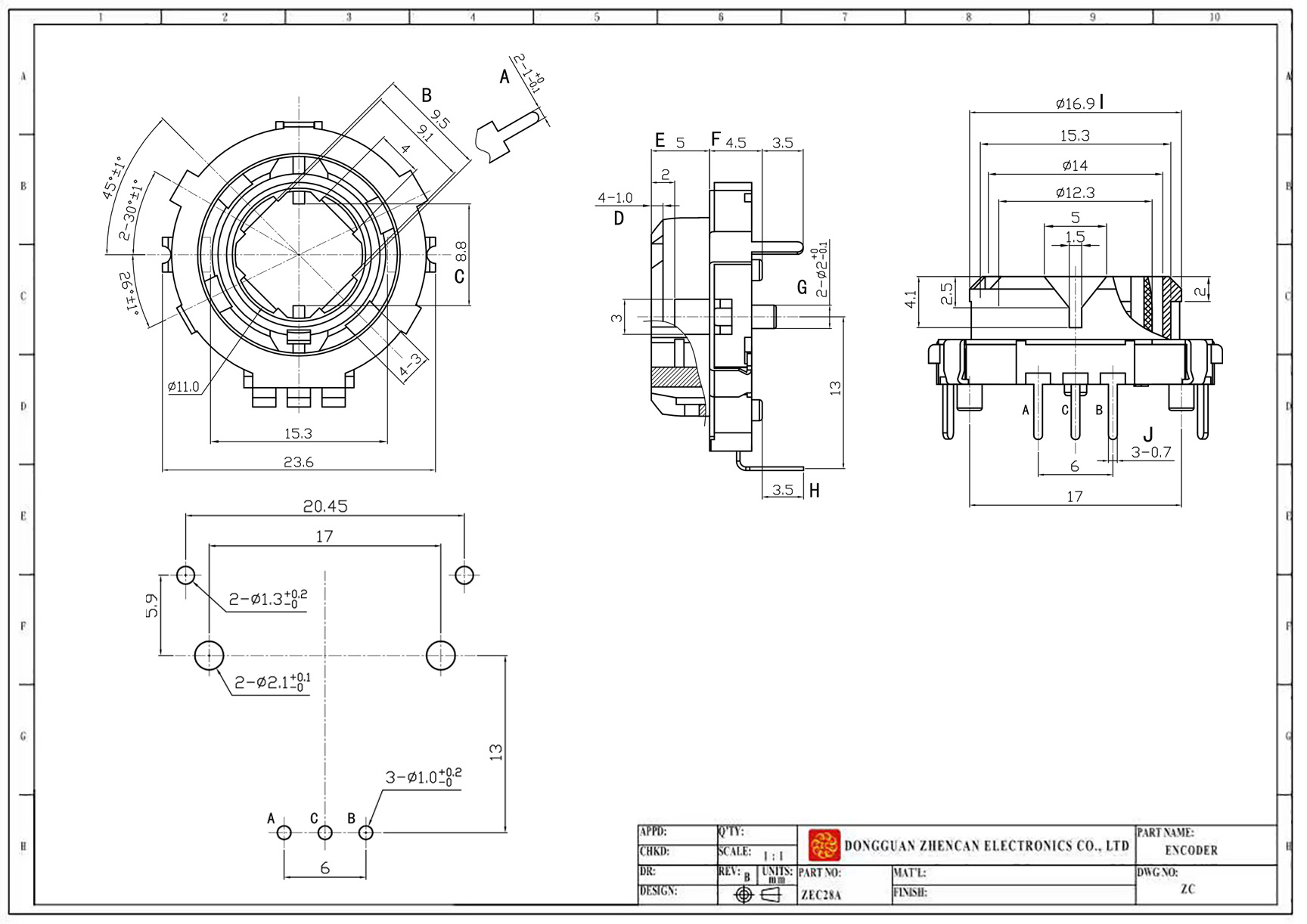

3、C25中空增量式编码器的规格尺寸图：
