ZRV0971S系列单联带旋转开关电位器

一、产品简介

ZRV0971S 系列是一款‌小体积、面板安装式、碳膜单联旋转电位器‌，在同一个元件内集成了两个独立功能：

‌一路电位器（单联）‌：用于连续调节阻值，实现音量、电压、速度、亮度等模拟量的无级调节；

‌一个旋转开关（SPST）‌：随旋钮旋转到极限位置时接通／断开，通常用作整机的电源开关，实现"开机即调音量、关到底即断电"。

‌2. 型号含义（行业通行读法，各厂标注略有差异）‌

‌RV／RV09‌：表示 ‌9mm 系列旋转式电位器‌（本体宽度约 9~9.5mm）；

0971／097‌：该系列的具体结构代号，‌"1" 一般指单联（单路）结构‌；

末位字母（N／NS 等）‌：表示‌无开关（N）或带开关（S）‌等配置；

Z 前缀‌：代表厂家臻灿。

3. 外观结构特征‌

绿色方形／圆角矩形‌塑料本体‌，正面带品牌丝印；

顶部为‌金属螺纹轴套 + 带一字槽的滚花（花键）金属轴‌，配螺母与垫片，用于穿过面板开孔后锁紧固定；

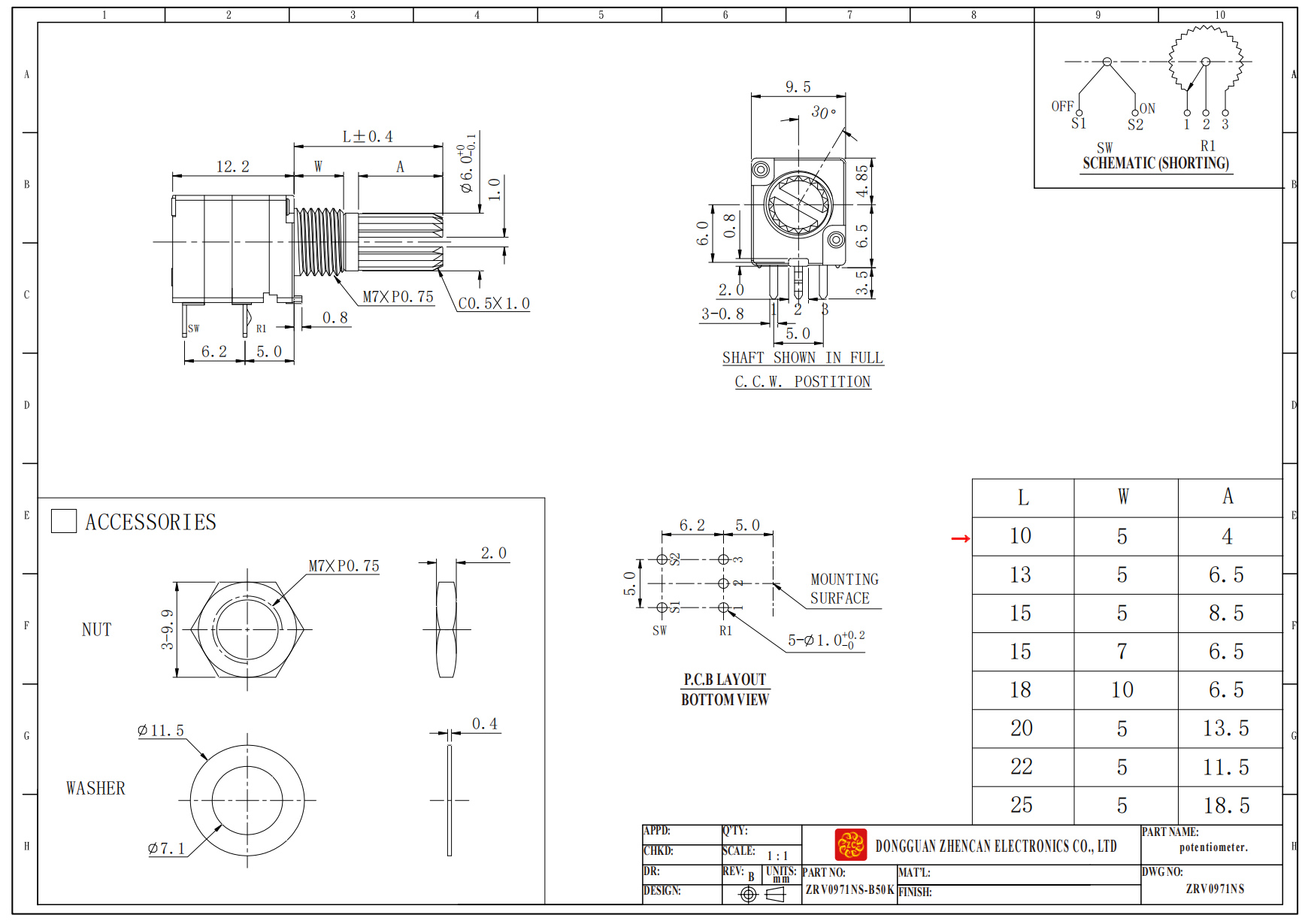

5 个引脚‌：其中 3 脚为电位器阻值端（两端固定端 + 中间滑动端），另 2 脚为开关通断端；

立式／卧式‌、直脚／弯脚、长柄／短柄等多种安装形式可选。

二、结构与工作原理

‌1. 阻值调节部分‌

电阻体为‌碳膜‌（涂覆在玻纤基板上），旋转转轴带动电刷在碳膜面上滑动，改变电刷与两固定端之间的阻值比例，从而输出与转角成一定关系的电压或电流。用作‌分压器‌时是四端元件，用作‌变阻器‌时接成两端元件。

‌2. 旋转开关部分‌

开关与转轴机械联动，常见的两种动作方式：

‌弹簧旋转式‌：转轴带动摆块，通过弹簧跳动使触点通断；

‌拨头旋转式‌：转轴带动绝缘凸轮，顶起拨头实现通断。

工作时‌先接通开关触点、再进入阻值调节‌（逆时针旋到底时断开电源，顺时针旋转时先通电再调音量），因此用户转动一个旋钮即可同时完成"开关机 + 调音量"。

‌3. 阻值变化特性（曲线）‌

‌A 型（指数式）‌：适合‌音量控制‌，符合人耳听觉特性；

‌B 型（直线式）‌：阻值与转角成正比，适合分压、调速、调光等；

‌C 型（对数式）‌：适合音调控制、对比度调节等。

三、主要技术参数（典型值，具体以厂家规格书为准）

主要参数

标称阻值范围：1KΩ ~ 1MΩ（常见 B1K/B5K/B10K/B50K/B100K 等）

阻值允许偏差：±20%

阻值变化特性：A / B / C 三种曲线

额定功率：B 线性约 0.05W；其它曲线约 0.025W

最大工作电压：约 AC 50V / DC 20V

旋转角度：约 270°±5° ~ 300°±5°

旋转力矩：约 15~100 gf·cm

绝缘电阻：≥100MΩ（DC 250V）

耐压：AC 250V，1 分钟

滑动噪声：<100mV（部分规格 47mV）

接触电阻：≤10Ω；零位电阻约 5Ω

旋转寿命：约 1 万±200次

工作温度：-10℃ ~ +70℃

开关类型：旋转式 SPST（单刀单掷），随轴联动

四、主要用途

‌1. 音频类设备（最典型）‌

‌音箱／功放／有源音箱‌：作音量调节，同时用旋转开关控制整机电源；

‌收音机、收录机、汽车音响、DVD/AV 设备‌：老式及中低端音频设备中非常常见；

‌对讲机、无线通信设备‌：音量与电源一体化控制。

‌2. 小家电与家用电器‌

‌调光台灯／调光器‌：旋转调节亮度；

电磁炉、电热毯、取暖器‌：调温、调功率；

风扇、调速电机‌：调速；

洗衣机、油烟机等家用设备的参数调节。

3. 仪器仪表与工业控制‌

仪器面板的‌参数设定、信号校准、位置／角度检测‌；

工业控制面板上的分压、限流与设定点调节。

4. 其它领域‌

医疗设备、通信设备、电源模块、玩具、电子乐器、汽车车内调光／座椅加热等控制电路。
