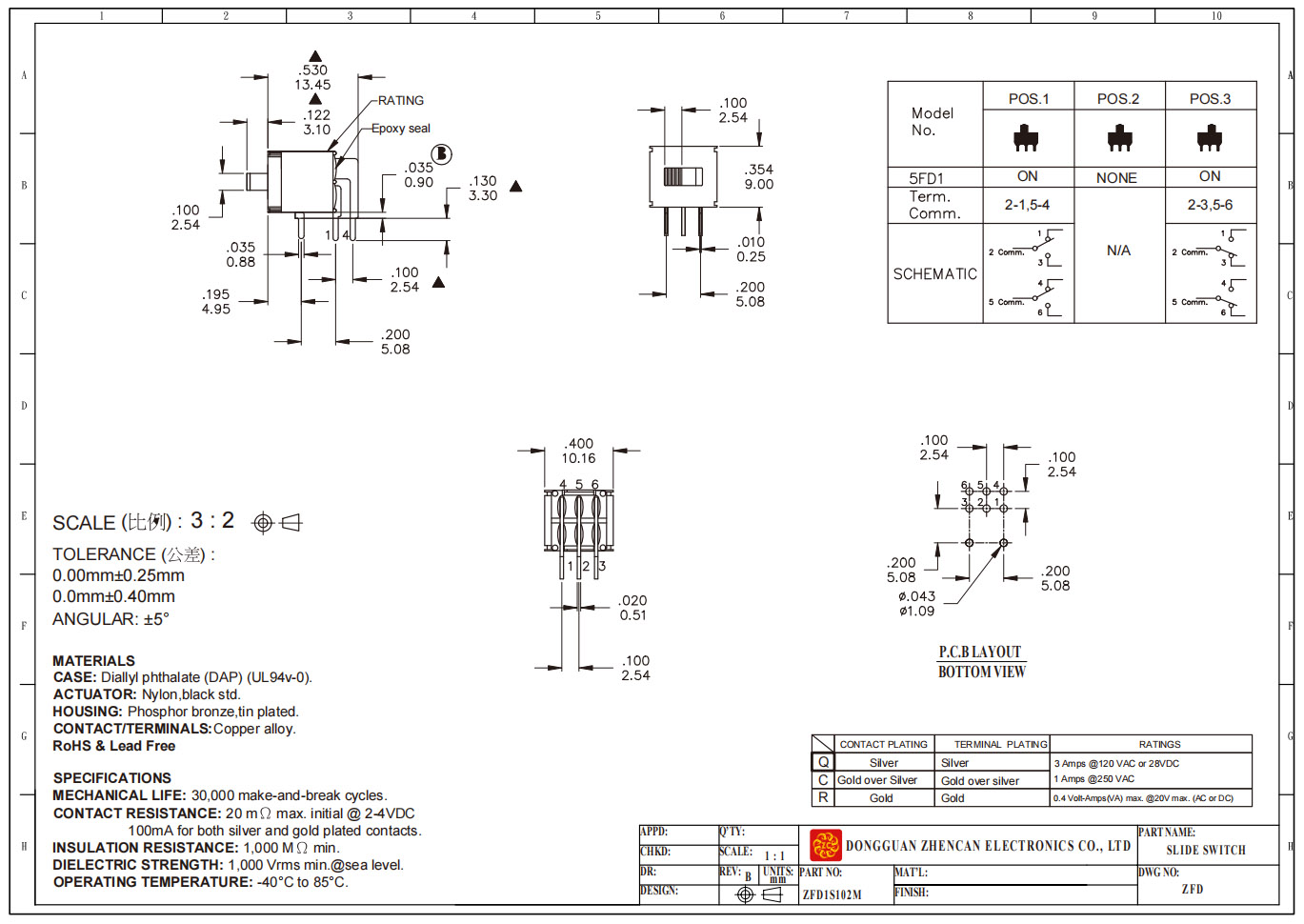

ZFD1S102M大电流直插卧式滑动开关

大电流直插卧式滑动开关是依靠拨杆带动内部金属动触点沿固定导轨做直线滑动，来实现不同电路档位的通断切换，和依靠拨杆绕转轴旋转完成通断的拨动开关在核心动作结构上有本质区别。

‌核心电气参数‌：额定规格为 1A 250V / 3A 120V，属于中功率滑动开关，可直接承载小功率负载回路，无需额外继电器中转。

结构材质‌：采用红色耐高温阻燃工程塑料基座，搭配金属屏蔽外壳，内部为镀银滑动金属弹片，引脚为直插式镀锡铜脚，部分型号带有侧边金属固定支架，焊接后可防止开关松动偏移。

动作特性‌：滑动行程清晰，拨动过程顺滑且带有明确的档位卡位手感，松手后状态自动锁定，不会出现档位漂移、回弹的问题。

核心差异化特征：

动作原理不同‌：依靠触点直线滑动完成档位切换，而非转轴旋转动作，触点接触面积更大，长期大电流使用下接触更稳定。

抗磨损能力更强‌：滑动式触点的磨损均匀分布在接触面上，相比旋转式拨动开关的点接触结构，使用寿命更长，可达数千次以上。

屏蔽防护性好‌：全金属外壳可有效抵御轻微粉尘、机械碰撞，同时能屏蔽周边电路的电磁干扰，适配复杂使用环境。

安装可靠性高‌：标准DIP直插引脚适配常规PCB焊盘，侧边固定支架可锁死开关本体，避免反复滑动造成虚焊、开关移位。

应用场景：

照明调光调色‌：在LED灯具中作为硬件档位切换开关，直接实现多档色温、亮度的物理切换，无需主控芯片参与，方案简单可靠。

小家电档位控制‌：桌面小风扇、加湿器、手持吹风机等产品中，直接串联在小功率电机回路中，完成风速、功率的多档调节。

‌仪器设备模式选择‌：便携式电源、小型检测仪器中，作为硬件工作模式切换开关，不受软件程序干扰，输出状态稳定。

工控板信号切换‌：在小型工控板、工业传感器中，实现多通道信号的物理切换，避免信号串扰，提升系统稳定性。
