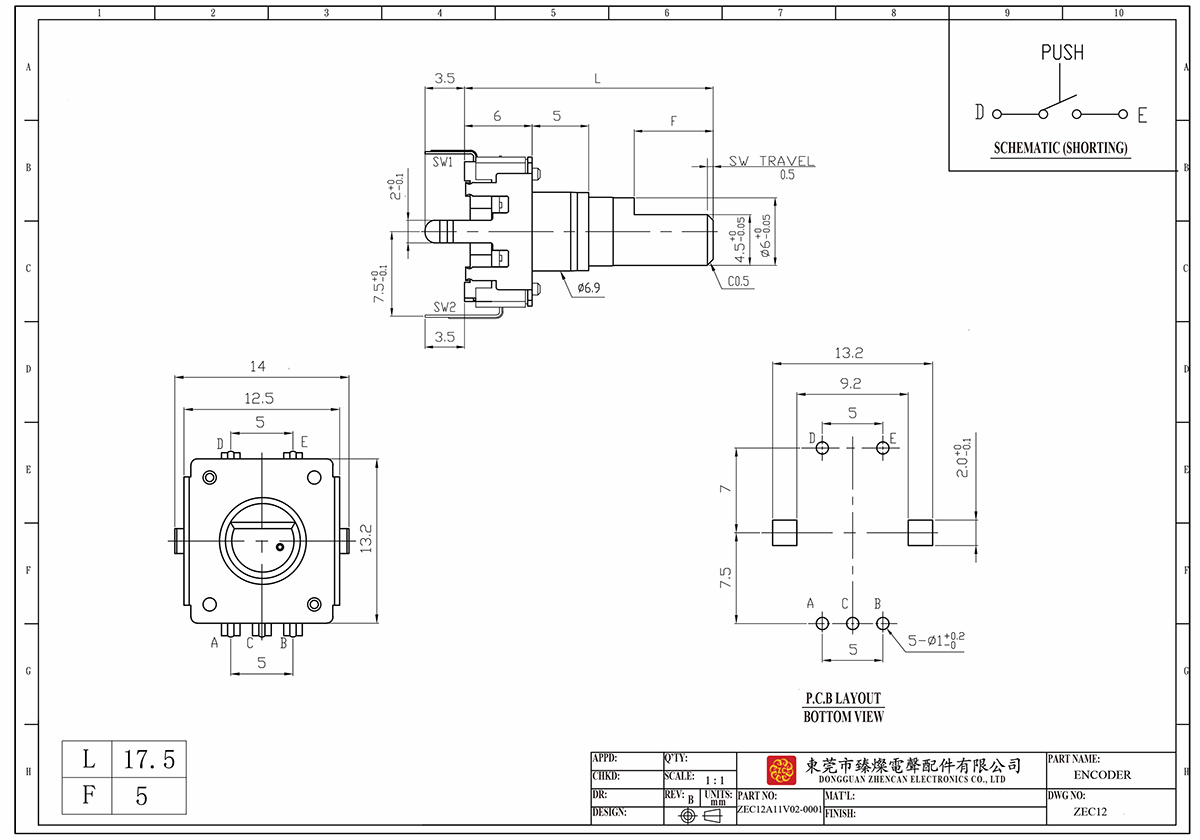

EC12带按压开关D头旋转编码器

EC12带按压开关D头旋转编码器采用同轴堆叠结构，底部集成薄型碗形弹片轻触开关，在不额外占用空间的前提下，实现“旋转调节+按下确认”的复合交互功能。旋转轴带动内部一体化磷铜电刷，在超薄复合基板的梳状电极上滑动，输出两路相位差90°的A、B正交脉冲信号，主控可通过相位先后关系精准识别旋转方向，通过脉冲数量统计旋转步数。

通用参数：
‌额定电压‌：DC 5V
‌分辨率‌：12/24 脉冲/360°
‌绝缘电阻‌：DC 250V 下最小 100MΩ
‌介电强度‌：AC300V 下 1 分钟
‌相位差‌：12 脉冲≥6.7ms / 24 脉冲≥3.4ms
‌旋转角度‌：360°（无限制）
‌安装形式‌：轴套型（空心轴）
‌输出方式‌：电压输出
‌轴柄材质‌：塑料手柄

典型应用场景：
1、车载与音频设备‌：汽车音响、车载导航的音量调节、电台调频，家用功放、调音台的参数旋钮，调节手感顺滑，段落感清晰。
2、智能家电控制‌：微波炉、洗衣机、空气炸锅等设备的功能选择、温度/时间调节，替代传统电位器实现更精准的数字控制。
3、工业与精密仪器‌：工业控制面板、小型检测仪器的参数校准、菜单导航，部分带绝缘轴的型号还可用于医疗设备、伺服控制系统，满足电气隔离要求。
4、嵌入式DIY开发‌：是Arduino、STM32等项目中常用的交互元件，开发例程资源丰富，无需复杂外围电路即可快速实现交互功能。
