ZRECD21超薄360度旋转带开关编码器

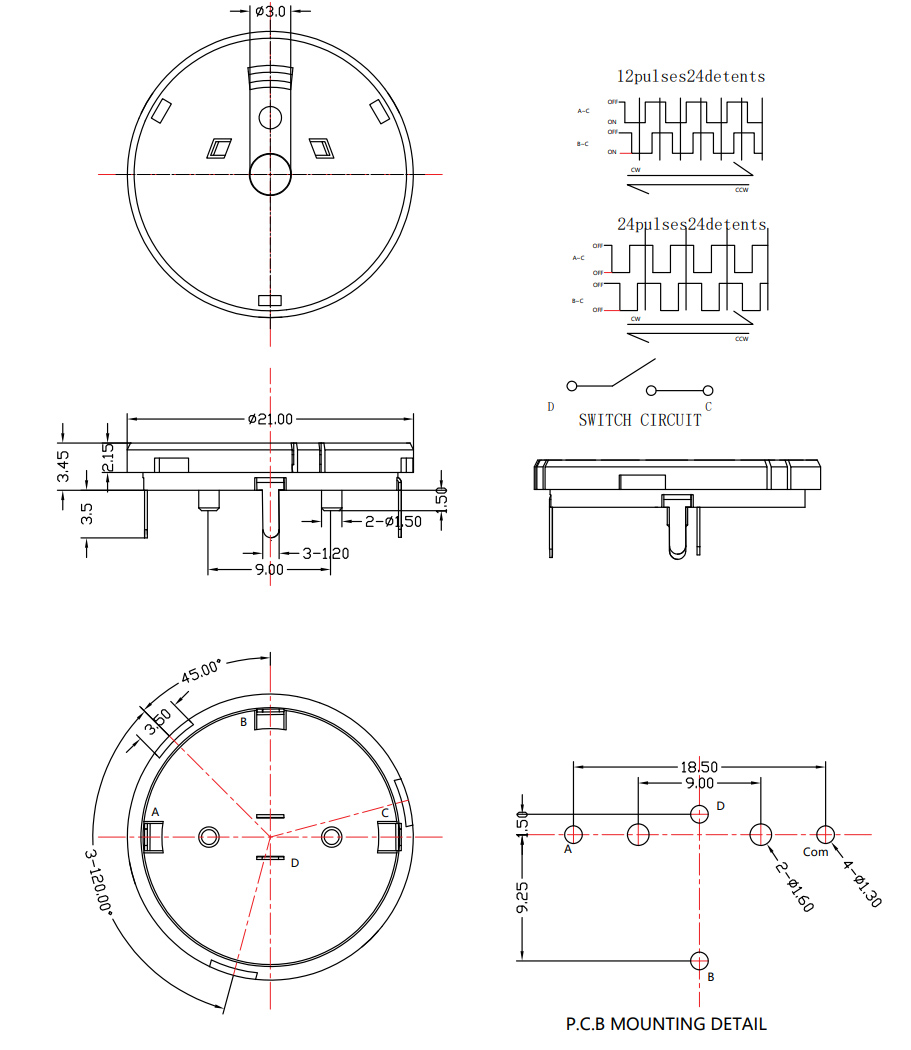

ZRECD21超薄360度旋转带开关编码器外径：21mm，总高：3.5mm。整体采用圆形扁平超薄结构，底座厚度极低，适配薄型PCB布局。底部带有多个金属弹性安装卡扣与定位插脚，可直接卡装固定在电路板上，无需额外螺丝。背面分布有多个透气散热小孔，搭配内置的旋转定位柱与按压开关触点，实现旋转编码+同轴按压的双重功能。外壳采用高强度黑色工程塑料，抗磨损性能优异，适配长期高频操作场景。

常规规格为12/20脉冲/360°旋转，对应12/20定位档位，旋转反馈手感清晰；

额定工作电压DC 5V；

最大额定电流：各相导线 0.5mA(Max ：5mA;Min ：0.5mA) 公共导线:1mA(Max ：10mA;Min ：0.5mA)；

旋转力矩：20-40gf.cm；

按压力矩：200-300gf.cm；

旋转寿命≥100000圈，按压开关寿命≥50000次，可满足常规消费电子使用寿命要求；

引脚布局紧凑，支持全贴片SMT自动化生产，大幅提升量产装配效率。


广泛用于超薄绘画板、超薄遥控器、便携音箱、智能穿戴设备、薄型控制面板、小型手持检测仪等空间受限的电子设备，用来实现音量调节、菜单切换、参数微调、功能确认等人机交互操作。
