4位直插式拨码开关

4位直插式拨码开关是‌4位直插式拨码开关，也叫指拨开关、编码开关，配4个白色拨杆，黑色底座下方是直插式引脚，属于电子设备里最常见的硬件配置元件之一。

产品类别‌：多组微型单刀单掷（SPST）开关集成在一个标准双列直插（DIP）封装内的机械式开关，属于‌直插（DIP/通孔）平拨式‌类型，与贴片（SMD）式并列。

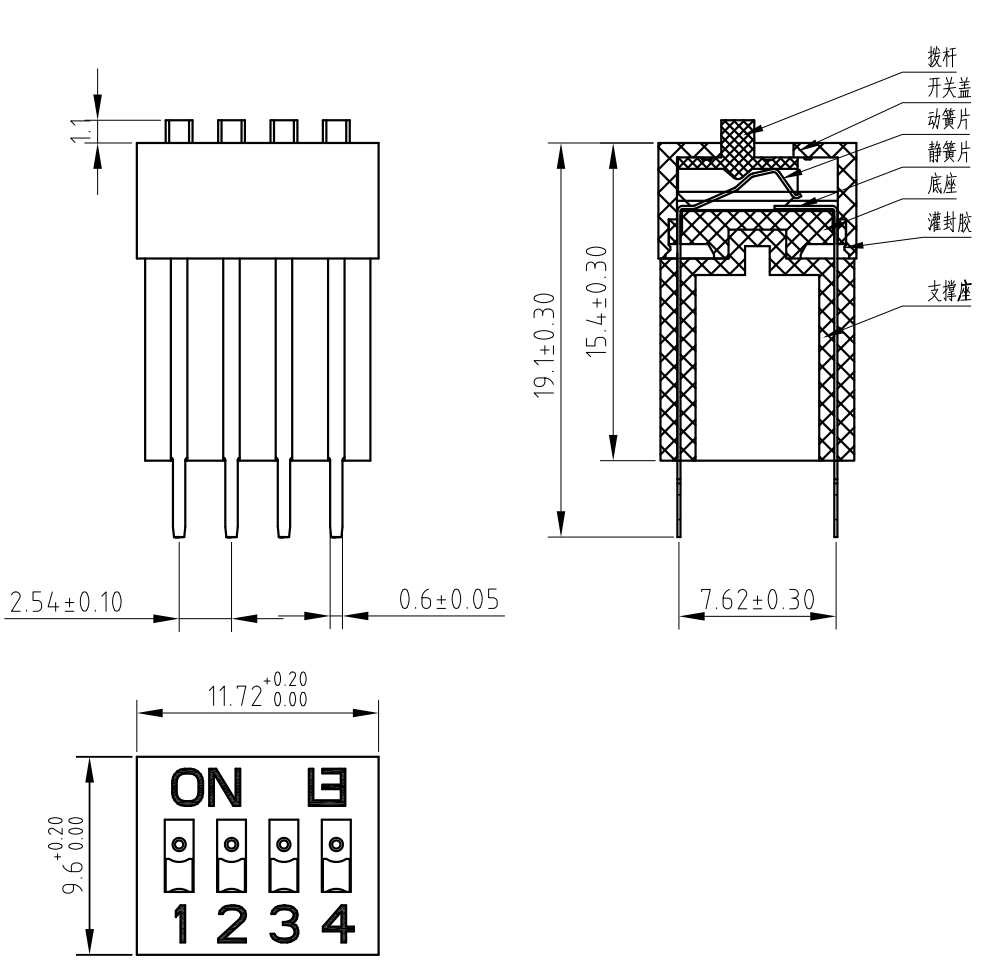

从图片可读出的规格‌：4位独立开关、顶部平拨操作、引脚为直插式（下方可见每列两排共 8 个引脚，即每位 2 脚）。行业标准引脚间距为 ‌2.54mm（0.1 英寸）‌，是通孔元件最常见的通用间距。

结构材料‌（行业通用配置）：底座为黑色工程塑料，上盖为红色工程塑料，推钮为白色工程塑料，引脚端子为合金铜镀金（镀金是为了抗氧化、降低接触电阻）。

核心定位‌：一种‌纯机械、可人工调整、硬件级配置‌的元件，用来替代早期的跳线帽。相比跳线，它切换方便、状态一目了然，且短接件不会脱落丢失。

技术参数：

开关特性:

1、开关容量：25mA at 24VDC。

2、绝缘电阻：100M0 αt 250VDC。

3、接触电阻：50m0max。

4、绝缘强度：500VAC/1min。

5、操作力： 1000gf max。

6、电气寿命：2000次。

7、适用温度: -20℃ to 70℃ (无结冰）。

8、焊接要求：

手工焊接： 320℃不超过2s. (30w烙铁max.）

波峰焊:260℃不超过5s，在焊接和清洁过程中开关处于断开状态。

9、开关出厂处于断开状态。

应用场景：

拨码开关的价值在于‌无需软件编程就能完成硬件级设定、状态肉眼可见、抗电磁干扰、成本低廉‌，因此广泛用于以下场景：

总线设备地址编码（最普遍）‌：RS485/CAN 总线上挂多台传感器、仪表、采集模块时，固件统一，靠拨码区分从站 ID。4 位可设 0~15，8 位可设 0~255。

PLC 扩展模块、远程 IO 模块配置‌：切换 NPN/PNP 输入类型、启用或禁用通道、设定机架号/插槽地址，一套板卡用拨码适配多种传感器，减少物料型号。

变频器、伺服驱动器参数预设‌：选择波特率、校验位、电机电压档位、速度/扭矩运行模式，产线批量调试时一拨即换。

工业传感器功能切换‌：光电、接近、激光等小型传感器无屏幕，靠拨码设定常开/常闭输出、检测距离档位、亮通/暗通模式。

工控仪表、温控器、数显表‌：设置通讯地址、测温类型（K 型热电偶/PT100）、温度量程切换。

产线测试模式切换‌：全部置 ON 进入工厂自检/老化模式，全部置 OFF 恢复客户正常运行模式，起硬件锁作用。

工业网关、光纤收发器、串口服务器‌：选择 Modbus-RTU/ASCII 协议、RS232/RS485 接口、主从模式。

安防工控、楼宇自控、门禁/消防模块‌：批量设备统一固件，靠拨码分配楼层、房间地址。

电脑主板、工控机‌：串口电平切换（RS232/485）、开关看门狗、恢复出厂硬件设置。

汽车电子、家电等消费电子‌：车门/电动窗/空调控制器的功能设定、风速与洗涤模式选择等。

其他经典用途‌：早期电脑扩充卡选择中断请求（IRQ）和内存地址、街机设定游戏难度、车库门开启器与无绳电话设定保全码等。
