ZRS1701旋转带按压多路开关

在各种精密电子设备和工业控制系统中，一个可靠、高效的旋转开关是确保设备稳定运行的关键组件。臻灿深谙此道，推出的ZRS1701旋转带按压多路开关，正是为满足高端应用场景对开关元件的严苛要求而设计制造。

系　列：ZRS1701A0A-HA1

ZC RS1701是一款集旋转选择与按压确认功能于一身的多路开关。它通过独特的结构设计，实现了在多个电路通道间的灵活切换与瞬间触发，为用户提供了直观、精准的操作体验。这款开关秉承ZC品牌一贯的严谨工艺，在材质选择、结构设计和生产测试各个环节都精益求精，旨在成为工程师和采购人员值得信赖的选择。

产品核心特点

旋转与按压双重操作：主体为旋转式波段开关，用于在多种状态或通道间进行选择；顶部的按键支持垂直按压操作，常用作“确认”或“开关”功能，实现了选择与执行的一体化，简化了面板设计。

多档位多路输出：提供多个精确的档位定位，可对应不同的电路通路，满足复杂的信号切换与电路控制需求。

卓越的电气性能：采用优质接触材料，接触电阻小，导电性能良好，确保信号传输的低损耗与高保真。具备较高的额定电流和电压容量，适用范围广。

持久的机械寿命：精密的机械结构设计与高强度的材料应用，使得开关可承受数万次以上的旋转与按压操作，耐磨耐用，有效延长设备整体寿命。

稳定的环境适应性：产品结构具有良好的防尘性能，并能适应一定的环境变化，保证在多种工作环境下都能保持性能稳定。

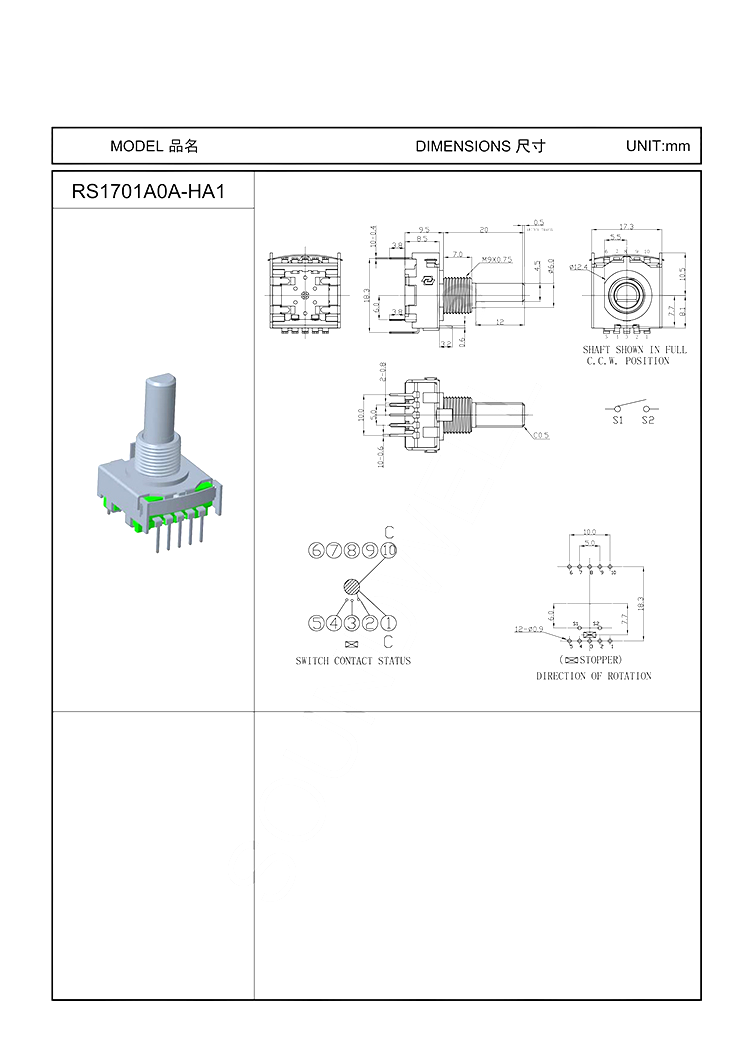

RS1701旋转带按压多路开关产品规格

一、MECHANICAL CHARACTERISTIC 机械特性
1、Rotational torque 旋转力矩 ：100~600gf.cm
2、Operating force of switch 开关作动力：250~650gf
3、Number of detent 档位数：2至9档
4、Step angle 每段角度：30°±3°

5、外形尺寸：17mm

6、工作温度：-10℃～70℃

二、ELECTRICAL CHARACTERISTIC 电气特性
1、Contact resistance 接触阻抗 ：100mΩ Max
2、Rating power 额定功率 ：DC16V 0.3A
3、Insulation resistance 绝缘阻抗：100MΩ 1 Minute at DC 250V
4、Dielectric voltage 耐电压：1 Minute at AC 300V

三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋转寿命：10,000 cycles Min
2、Push operating life 按压寿命：20,000 cycles Min

Note:In this catalog,if some parame ters lr drawings are different from the "Approval sheet",it's subject to the "Approval sheet".

注明:如说明书与承认书规格参数、图面有异，均以承认书为准。

ZC RS1701开关因其多功能和高可靠性，广泛应用于：

专业音频视频设备：调音台、功放、录音设备等的音源选择、通道切换与功能控制。

工业控制设备：PLC控制系统、仪器仪表、机械设备的模式选择与参数设置。

家用电器：主要适用于微波炉、洗衣机等其它白色家用电器 。

测试与测量仪器：作为功能选择开关，用于切换不同的测试量程或信号源。

臻灿始终专注于开关产品的研发与制造，拥有成熟的生产工艺和严格的质量控制体系。ZRS1701旋转带按压多路开关体现了我们对品质的执着追求和对客户需求的深刻理解。我们致力于为客户提供性能卓越、质量稳定的开关产品解决方案。
