25MM大电流金属开关

MW25 Series

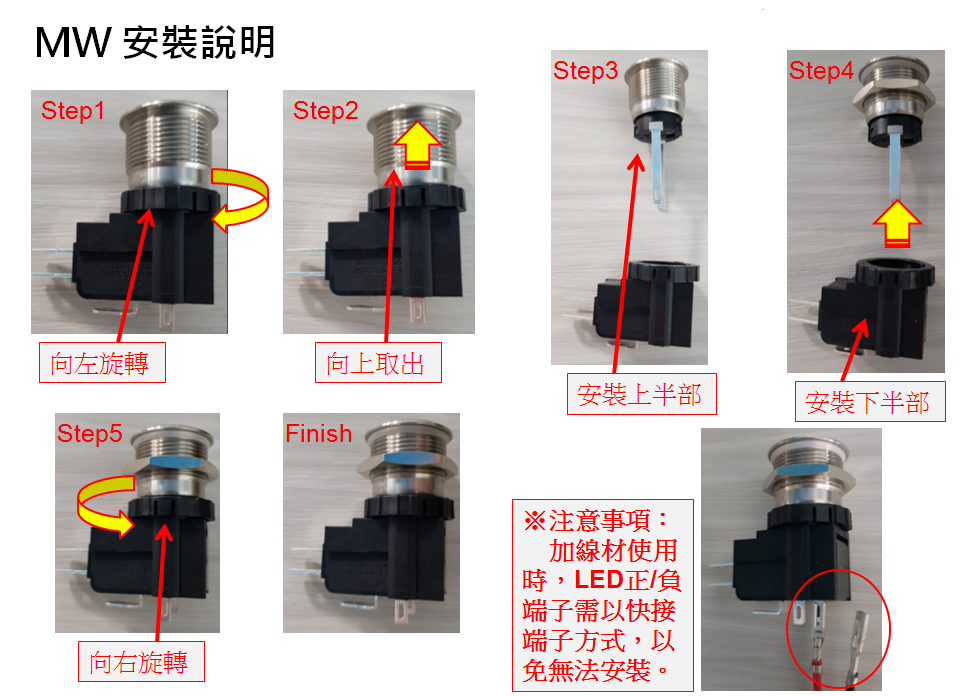

大电流金属开关的设计理念出自于，现有MPB金属开关系列负载应用只到5A/250AVC，大多工控产业需求大电流产品，故臻灿的专业研发团队设计出可达到【26A/125VAC】的大电流开关产品。 开关尺寸更有19mm、22mm、25mm可供使用者选用。 25mm大电流开关采用分件组合方式，微动开关部件与铜头部件可拆换，解决了使用者维修上的困扰，更增加了替换的便利性，开关的上半部同样可满足防水IP67等级及防爆IK08等级。 大电流开关更拥有多种显示方式，例如不带灯、环型灯、电源符号灯…等等。

重要提醒-若是要接线材使用，LED正/负端子脚需以快接端子方式，以免无法安裝!!

规格说明

SPECIFICATIONS

RATING : 16A, 26A 250/125VAC.

CONTACT RESISTANCE :50mΩ max.@1A 12VDC (initial value)

INSULATION RESISTANCE : 100mΩ min. at 500VDC

DIELECTRIC STRENGTH : 1,500V RMS @ sea level

OPERATION TEMPERATURE : -25°C to 85° C

MECHANICAL LIFE : Momentary 1,000,000 cycles

Latching 500,000 cycles

ELECTRICAL LIFE : 16A /125&250VAC 50,000 CYCLES

26A /125&250VAC 10,000 CYCLES

OPERATION PRESSURE : 3.5±1.5N

TRAVEL : About 3.2mm

INGRESS PROTECTION : IP67, IK08(Stainless)

TORQUE: 1~3Nm.
